Die Bedeutung von Universalmessgeräten für die Zukunft der Netzqualität
Morgens ins vollgeladene E-Auto steigen, zur Arbeit fahren und dort per App den Stromverbrauch der PV-Anlage prüfen – was im Alltag zur Normalität wird, gilt auch im globalen Massstab: unsere Welt wird elektrischer. Doch mit dieser Entwicklung wachsen auch die Herausforderungen – von der Einbindung erneuerbarer Energien über Netzstabilität bis hin zu Kapazitätsmanagement, Energieeffizienz und Cybersicherheit. Auch die finanziellen Folgen schlechter Netzqualität und zunehmende regulatorische Anforderungen rücken in den Fokus.
Um diesen Aufgaben zu begegnen, braucht es intelligente Systeme, die weit mehr leisten als reine Energieerfassung: Sie müssen die Netzqualität analysieren, Daten verarbeiten und sich nahtlos in vernetzte Infrastrukturen einfügen. Der Bedarf an solchen multifunktionalen Lösungen wächst stetig – genau hier kommen Universalmessgeräte von Schneider Electric wie die PowerLogic™-PM8000- und ION9000-Reihe ins Spiel.
Präzision und Vielseitigkeit für anspruchsvolle Energieanalysen

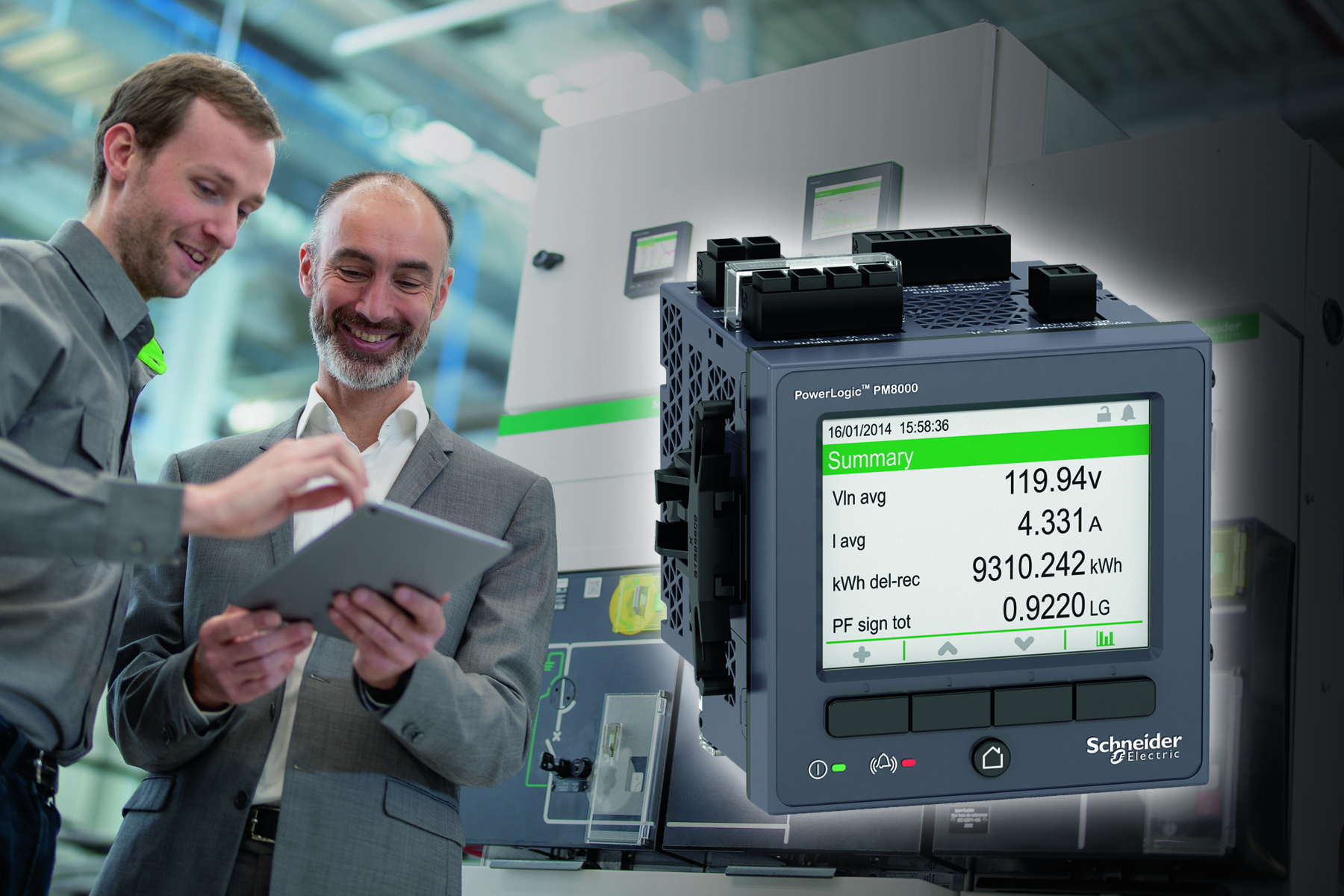

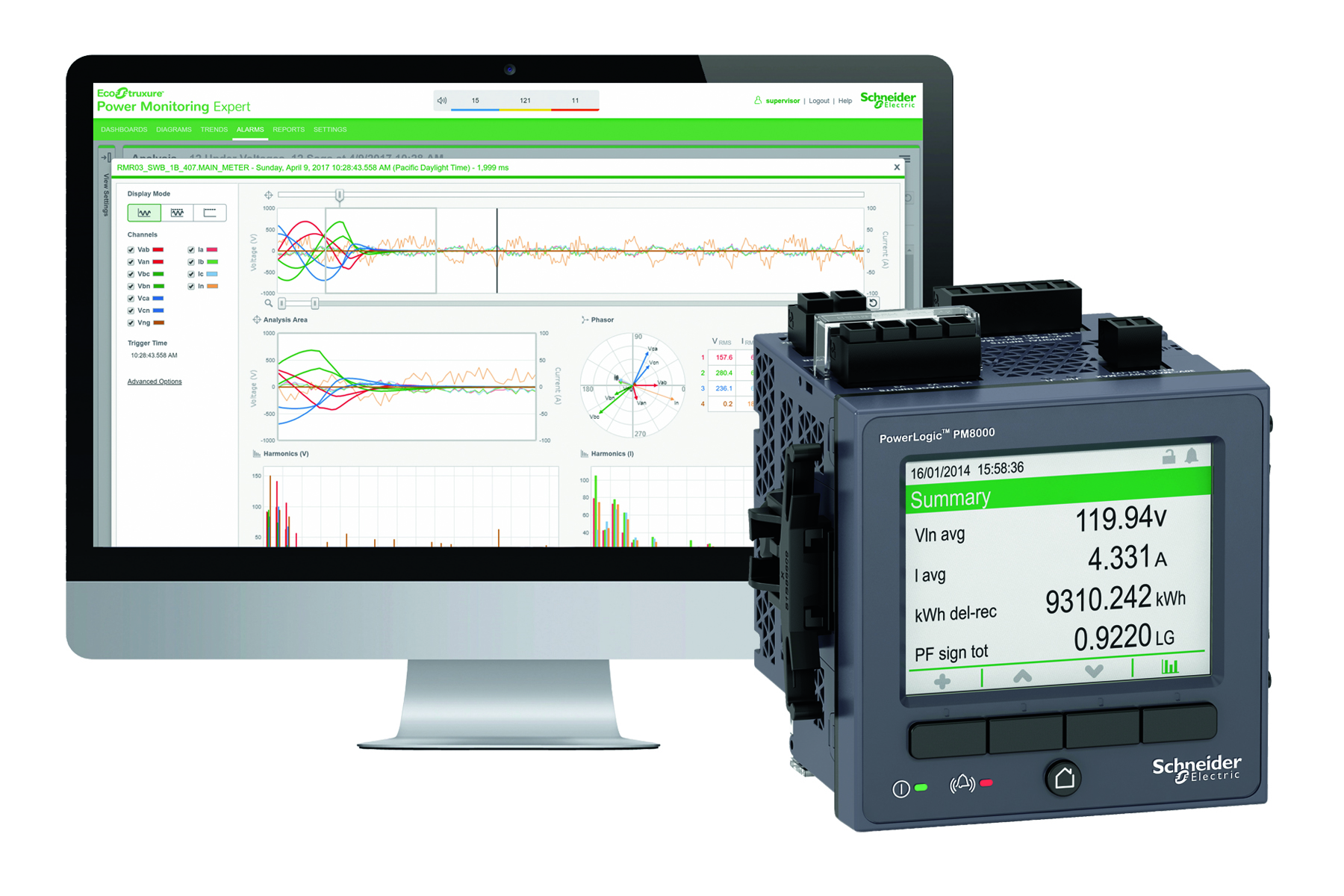

Die PowerLogic™ PM8000-Serie ist ein hochentwickelte Messgerätefamilie, die mit einer Genauigkeit nach Klasse 0.2S zuverlässige Daten für Energie- und Netzqualitätsanalysen liefert. Sie unterstützt dreiphasige Leistungsanalysen, detaillierte Ereignisaufzeichnungen, automatisierte Alarmierungsfunktionen sowie Power-Quality-Berichte gemäss IEC 61000-4-30.
Für industrielle und gewerbliche Anwendungen bietet die Serie erweiterte Analysefunktionen wie Oberschwingungsanalysen bis zur 63. Ordnung, hochauflösende Wellenformerfassung und die patentierte «Disturbance Direction Detection». Diese ermöglicht nicht nur die Erkennung von Störungen, sondern auch deren Richtung – ob sie vom Versorgungsnetz oder der Anlage selbst stammen. Beim Einsatz mehrerer Geräte im Netz lässt sich durch Kombination der Richtungsinformationen und der Netzstruktur die Störungsursache präzise lokalisieren.
Auch in puncto Installation zeigt sich die PM8000-Serie durchdacht: Die Geräte lassen sich flexibel in Frontplatten oder auf DIN-Schienen montieren, wobei das Format 96 x 96 mm dem Standard im Schaltschrankbau entspricht. Der breite Versorgungsspannungsbereich macht zusätzliche Netzteile meist überflüssig. Zwei Ethernet-Anschlüsse ermöglichen eine Reihenschaltung, wodurch häufig ein einzelner Switch genügt, was Platz und Aufwand spart. Die Kommunikation erfolgt über offene Protokolle wie Modbus, BACnet/IP, SNMP oder FTP, lokal oder über die zwei Ethernet-Schnittstellen. Erweiterungsmodule für zusätzliche Ein- und Ausgänge sorgen für maximale Flexibilität bei unterschiedlichen Projektanforderungen.
Die PowerLogic™ ION9000-Reihe geht noch einen Schritt weiter und setzt neue Massstäbe in der Messtechnik: Mit einer Genauigkeit nach Klasse 0.1S bietet sie eine besonders hohe Auflösung, analysiert Oberschwingungen bis zur 127. Ordnung und erfasst Transienten mit einer Abtastrate von bis zu 10 MHz. Damit eignet sie sich ideal für anspruchsvolle Anwendungen in kritischen Netzumgebungen, etwa bei Energieversorgern oder in Rechenzentren. Ein robustes, IP65- und UL-zertifiziertes Touchscreen-Display sorgt für ein intuitives Nutzererlebnis und ist auch für den Einsatz unter rauen Umgebungsbedingungen ausgelegt.
Projekte effizient gestalten – Gebäude zukunftssicher machen
Das Anwendungsspektrum der PowerLogic™-Serie reicht von Niederspannungsverteilungen in Zweckbauten bis hin zu kritischen Infrastrukturen wie Industrieanlagen, medizinischen Einrichtungen, Rechenzentren oder Versorgungsnetze. Dabei gewinnt Cybersicherheit zunehmend an Bedeutung: Energieanlagen sind heute vernetzt und oft fernzugänglich. Die Produkte der PM8000-Reihe gehen gezielt auf diese Anforderungen ein, mit benutzerbezogenen Kommunikationsprotokollen, sicherer Updatefähigkeit und vollständiger Protokollierung aller Benutzeraktionen.
Die PM8000-Serie ist in drei Varianten erhältlich und lässt sich flexibel auf unterschiedliche Anforderungen abstimmen: Entry für grundlegende Messungen zentraler Qualitätsparameter, Universal mit Spannungsüberwachung gemäss IEC 6100-4-30 Klasse S und Advance mit erweiterten Funktionen gemäss Klasse A.
Ein weiterer Vorteil: Dank der ION™-Programmierbarkeit lassen sich die Geräte schnell und flexibel an verschiedenste Anwendungen anpassen – ohne zusätzliche Investitionen in externe Hardware oder Software. Diese Anpassungsfähigkeit macht die PowerLogic™-Serie besonders wirtschaftlich und zukunftssicher.
Wie bereits erwähnt – und wir es im Alltag zunehmend erleben – wird unsere Welt elektrischer und zugleich komplexer. Herausforderungen wie schwankende Netzqualität, zunehmende Dezentralisierung und wachsender Energiebedarf verlangen nach intelligenten Lösungen. Die Universalmessgeräte der Serien PowerLogic™ PM8000 und ION9000 liefern präzise Daten, erkennen Störungen frühzeitig und ermöglichen eine gezielte Reaktion. Damit sind Sie bestens vorbereitet auf die Anforderungen der elektrischen Welt von morgen.
