Digitale Zwillinge für Verteilnetze

Der Treiber für Building Information Modelling (BIM) ist die volkswirtschaftliche Bedeutung von Infrastrukturprojekten. Regelmässige Termin- und Kostenüberschreitungen belasten nicht nur die öffentlichen Haushalte, sie bremsen das Wirtschaftswachstum.[1] In England, Finnland, Russland, China und weiteren Ländern ist daher BIM für öffentliche Bauprojekte zwingend vorgeschrieben.[2] Für den Bau grosser Unterwerke stiftet BIM einen vergleichbaren Nutzen wie für andere Grossprojekte: Vermeidung von Planungsfehlern, Verkürzung der Planungs- und Bauzeiten, Senkung der Kosten. National Grid (UK), Duke Energy (USA), State Grid Comp. (China), Diamond Power (Kambodscha) sind nur einige Beispiele für Utilities, die in ihren Unterwerksprojekten mittlerweile auf BIM als Standard setzen.

Während in Infrastrukturprojekten mit Investitionsvolumina im mehrstelligen Millionenbereich die Vorteile eines planerischen Paradigmenwechsels noch nachvollziehbar sind, ist der Nutzen von BIM im Verteilnetz längst nicht so offensichtlich. Um die möglichen Vorteile erkennen zu können, braucht es einen näheren Blick auf das Vorgehen.

Modellieren vs. 3D-Zeichnen

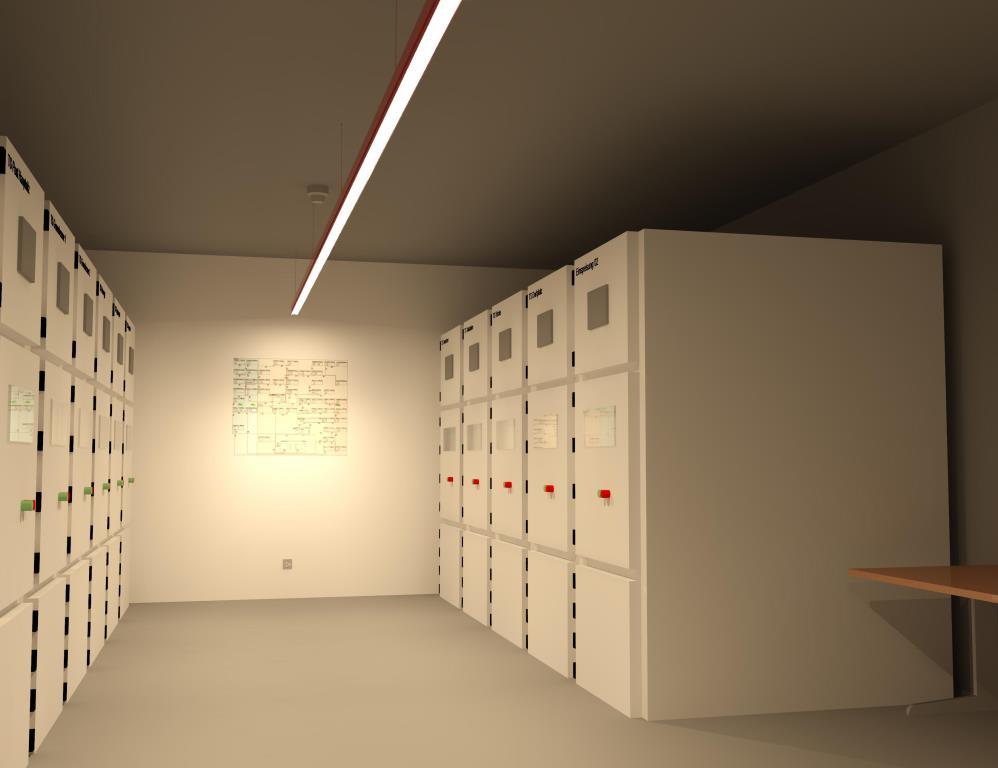

Mit BIM zu arbeiten heisst, Modelle zu entwickeln bis hin zu einer digitalen Kopie des realen Objekts. Anhand eines Quaders lässt sich dies illustrieren: Beim «Zeichnen» werden neun Striche miteinander verbunden; wenn die Höhe verändert wird, werden sieben davon angepasst – in jeder einzelnen Perspektive. Beim «Modellieren» wird mit einer objektorientierten Software ein Quader mittels Attributen definiert. Wird das Attribut «Höhe» verändert, passt sich der Quader in allen Perspektiven, Schnitten und Schnittstellen zu anderen Objekten automatisch an. Mit Modellen zu arbeiten heisst daher auch, im Planungstool zu berechnen, zu simulieren und modelleigene Plausibilitätschecks zu nutzen. Anpassungen werden automatisiert über alle Inhalte des Modells übernommen, seien es Pläne, Kalkulationen, Komponentenlisten oder Montageabläufe. In Cloud-Lösungen arbeiten Planer unterschiedlicher Gewerke zeitgleich im selben Modell mit Real-Time-Überprüfung der Schnittstellen. Ihr Projekt in Virtual Reality zu begehen, ist quasi ein Nebenprodukt.

BIM-Lösungen für Anlagen und Unterstationen

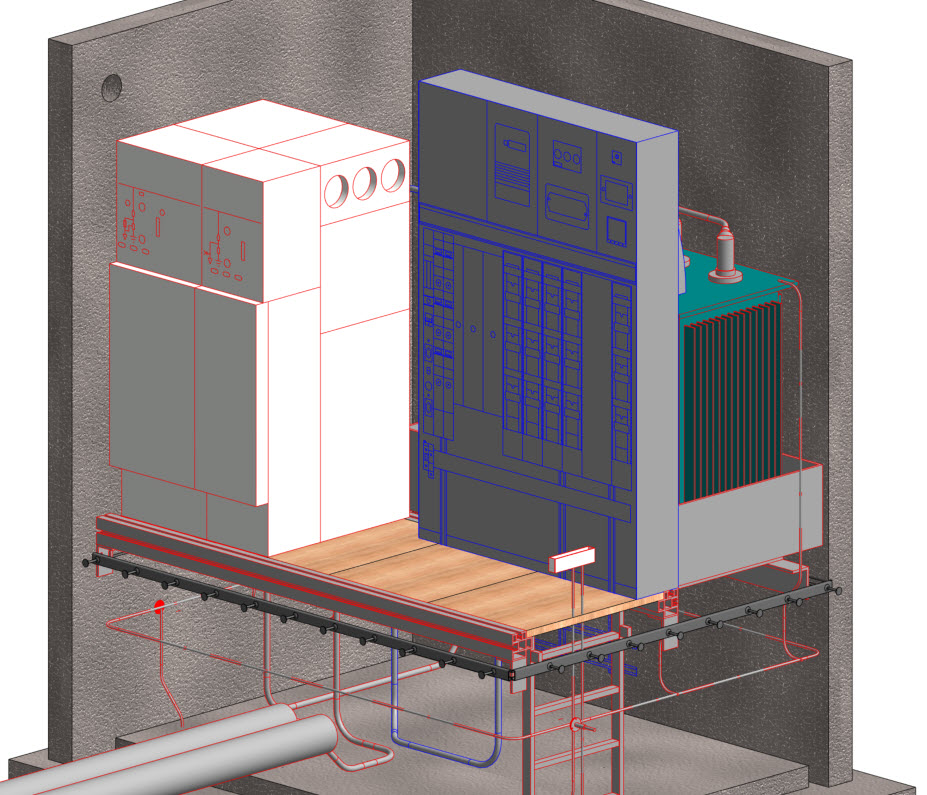

In der Anlagen- und Netzplanung werden Komponenten als Objekte modelliert und in der Datenbank hinterlegt. Das sind unter anderem Schaltanlagen und Transformatoren mit Schutzkomponenten, Verteilkabinen, Leitungstrassen, Schächte, Kabelverbindungen und Kundenanschlüsse. Zu den Objekten werden Informationen hinterlegt, wie z.  B. technische Spezifikationen und Funktionalitäten, Anleitungen, Ersatzteillisten, Bilder. Mittlerweile stellen immer mehr Lieferanten für ihre Komponenten die BIM-Daten zur Verfügung.

Im weiteren Planungsprozess werden die einzelnen Anlagenteile platziert und miteinander funktional verknüpft. So sind z. B. diverse Verbraucher mit ihrer elektrischen Leistung einer Elektroverteilung zugeordnet. Die Software erkennt dabei fehlende und fehlerhafte Verknüpfungen und rechnet die Gesamtlast aufgrund der Planungsdaten. Alle Komponenten können in 3D hinsichtlich Zugänglichkeit, Beleuchtung, Erdung, Entwässerung, usw. geprüft werden. Automatische Plausibilisierungschecks stellen sicher, dass alles korrekt zusammenspielt. Anpassungen an einzelnen Komponenten, beispielsweise Bezeichnungsänderungen, werden von den damit verbundenen Objekten automatisch übernommen. Mit einer eindeutigen Zuordnung der realen Anlagenkomponenten vor Ort zum Modell stehen Anlagen- und Betriebsdaten jederzeit online zur Verfügung.

Der Nutzen von der Planung bis zum Rückbau

Im Kern geht es darum, Anlage- und Netzdaten nachhaltiger für das EVU zu dokumentieren und zu nutzen. BIM-Tools sind technische Hilfestellungen. Sich immer wiederholende Arbeiten, wie sie z. B. in der Planerstellung vorkommen, werden automatisiert. Die bisher zeichnerischen Tätigkeiten werden aufgewertet. Das schafft Kapazitäten für wesentliche Beiträge zu Ausbau und Qualität der Netze.

Der Effizienzgewinn setzt sich aus mehreren Komponenten zusammen: Der Aufbau und die Nutzung von BIM-Lösungen ist ein Hebel zur Standardisierung der technischen Dokumentationen und Planungsprozesse. Die Ablage aller Arten von Dokumenten erfolgt an einem Ort, d. h. in einem Modell, das stets abruf- und bearbeitbar ist. Ausführungspläne, Schemata, Stücklisten und Kabellängen, Verbraucherlisten und Kostenaufstellungen werden zentral erstellt. Nach Abschluss der Planung sind alle Informationen für Bau, Betrieb und Instandhaltung im Modell abgelegt, verfügbar und aktualisierbar.

Während der Bauphase stellt die konsequente Nachführung eines Modells statt einer Vielzahl von Plänen und Listen sicher, dass mit Abschluss des Baus die «as built»-Unterlagen sofort vorhanden sind. Bei der Inbetriebnahme ergänzen Einstellwerte und Prüfprotokolle die Anlagedaten. Für die Instandhaltung stehen die Informationen zu Wartungsintervallen und -anleitungen sowie frühere Wartungs- und Prüfprotokolle zur Verfügung. Für Umbauten und Erweiterungen werden neue Anlagenkomponenten in das bestehende Netzmodell eingefügt. Die Aktualisierung der daraus resultierenden Anpassungen, wie Bezeichnungen, Mengengerüste und Übersichtsschemata, erfolgt zentral. Beim Rückbau sind Produkt- und Entsorgungsinformationen im Modell abrufbar.

Bestehende Anlagen können mittels Laser-Scan detailliert erfasst und ausgemessen werden. Die aufbereiteten Daten werden anschliessend mit wenig Aufwand ins Netzmodell übernommen.

Wie starten?

Egal in welche Richtung man zum Thema Innovation recherchiert, die einhellige Meinung lautet: «Machen!» Der grosse Vorteil von Verteilnetzen ist, dass sie die Möglichkeit zu überschaubaren Pilotprojekten und einer schrittweisen Einführung bieten. Es ist nicht notwendig, auf einen Schlag die gesamte Planung umzustellen, alle Mitarbeitenden auszubilden und das komplette Datenmanagement anzupassen. In einem Piloten lässt sich mit vertretbarem Aufwand austesten, was genau die Vorteile sind und welche Funktionalitäten und Schnittstellen auszubauen sind. Nur so lässt sich gemeinsam herausfinden, in welche weiteren Anwendungen Netzbetreiber, Planungsbüros und Softwareentwickler zum Nutzen der Energiebranche investieren sollen.

BIM, Revit, Digitalisierung ... das alles steht nicht in Konkurrenz zum technischen Sachverstand und wertvollen Erfahrungswissen der Netz-Fachleute. Vernünftige und durchdachte Lösungen – egal wie neu und exotisch sie auf den ersten Blick erscheinen mögen – werden akzeptiert, umgesetzt und in der Anwendung kontinuierlich verbessert.

Ein Ausblick

Die «Digitalisierung» der Energieversorgung betrifft heute fast alle Prozesse: Smart Metering, Billing, Instandhaltung. Deshalb sind entsprechende Schnittstellen zwischen BIM-Lösungen und den bestehenden Datenbanken zwingend. Nimmt man z. B. GIS als führendes System, ist es eine Option, über die GIS-Oberfläche auf die BIM-Modelle der Anlagen zuzugreifen.

Diverse Plug-ins, teils spezifisch für die Energiewirtschaft entwickelt, erweitern die Funktionalitäten kontinuierlich. Blickt man in die weitere Zukunft, steht eine vollständige Modellierung des Netzes an. Im Betrieb werden Kennwerte wie Strombelastung, Trafo-Temperaturen, Schutzauslösungen, Anzahl Schaltungen gesammelt. Bei Störungen und Stromausfällen werden die betroffenen Kunden identifiziert. Dies wiederum liefert Daten für Ausfallstatistiken und Saidi/Saifi-Berechnungen. Ein vollständiges Netzmodell mit relevanten Betriebsdaten ist dann die Basis für Simulationen zu Betriebsoptimierung und Netzausbau.

BIM-Lösungen ersetzen damit nicht per se die bestehenden Systemlösungen; sie liefern aus der Planung heraus den Input für die weitere Digitalisierung der Energiebranche.
